激光打標機的硬件結構
.設備連接圖

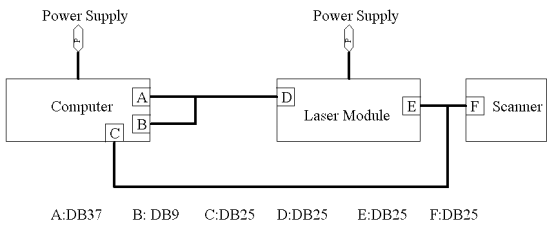

圖為設備連接圖
注意：將設備按照圖4的方式連接良好后才能開機，否則設備將不能正常工作。
主機構造
圖為主機構造圖
主機主要由振鏡、激光器、激光器電源、振鏡電源等幾個部分組成
警告：主機內部有高壓電，嚴禁非專業人士對激光器主機進行拆卸
振鏡

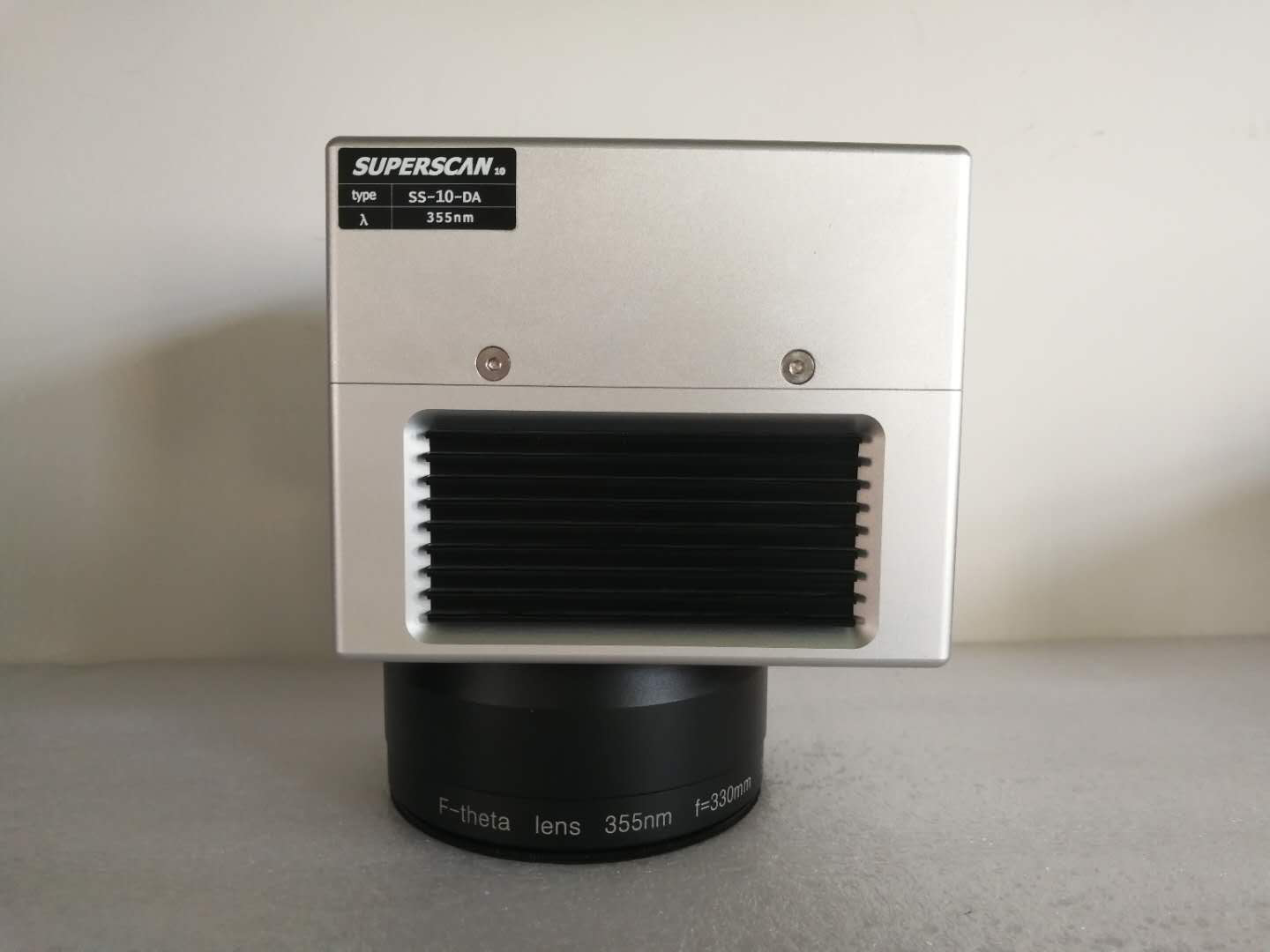

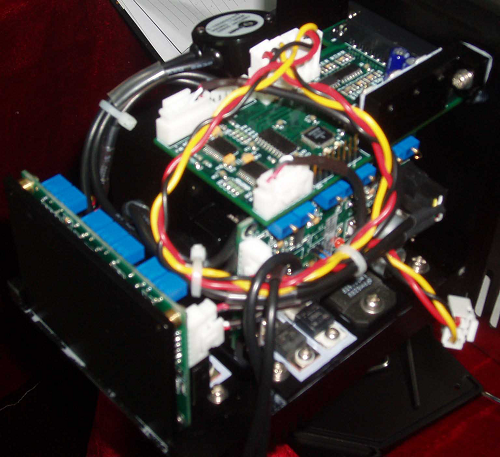

圖為振鏡外觀圖 圖為振鏡內部結構

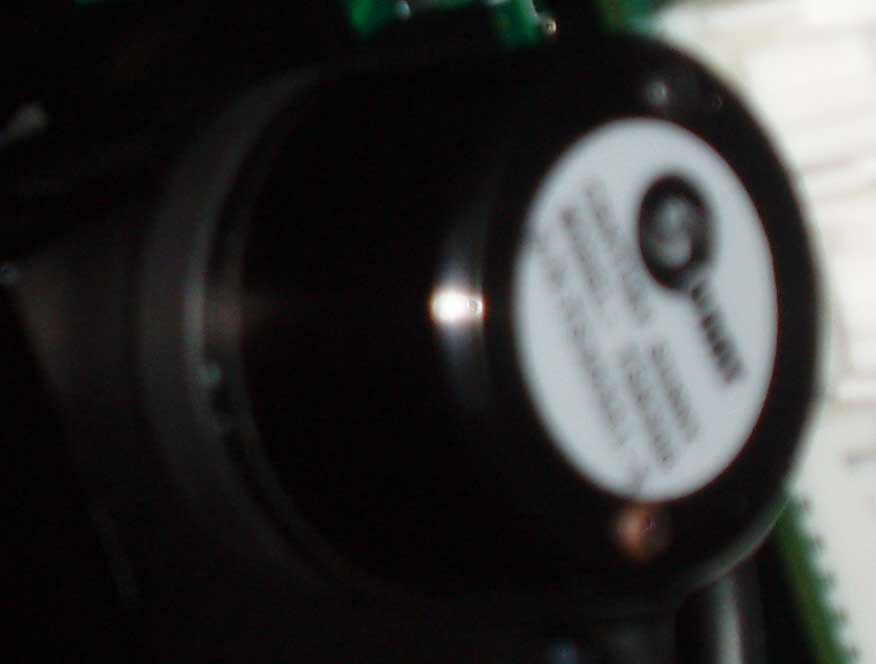

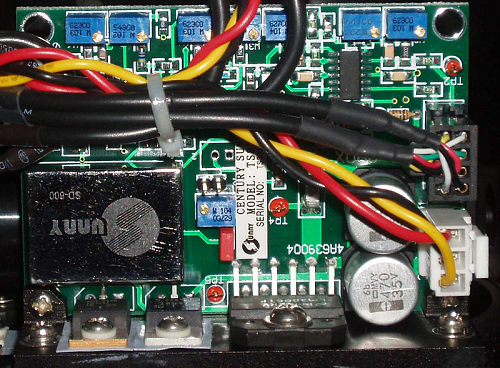

圖為電機圖 圖為驅動板
振鏡是掃描的核心部件，其作用是使激光束按照軟件指令沿設計軌跡掃描。該部件由電機、驅動板、反射鏡片以及機械機構件組成。
注意：振鏡頭是非常精密的器件，外部撞擊導致設備不能正常使用。
警告：反射鏡片是精密光學器件，嚴禁用手或者其它潮濕、污穢、堅硬的物體擦碰鏡片表面，否則將造成鏡片損壞，導致設備不能正常使用。
